8.3 Polarimetro

Il polarimetro è abbinabile a uno qualsiasi dei ricevitori e riceve direttamente dal Front End due ingressi IF analogici nelle due polarizzazioni circolari. Su due sottobande da 400 MHz ciascuna, fornisce quattro uscite :

	Misura di flusso (total power) relativa ai due canali : Stokes I₁, I₂
	Misura delle polarizzazioni lineari : Stokes Q,U

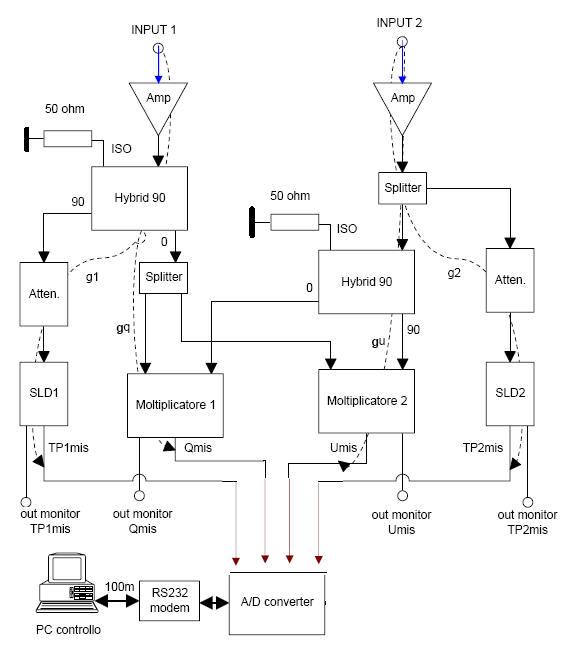

Fig. 8.5: Schema del polarimetro

Alle frequenze 1.4, 1.6 e 2.3 GHz le bande a disposizione potrebbero essere inferiori a quanto sopra riportato, per via delle interferenze.
