L'antenna da 32 m di Medicina è un radiotelescopio di configurazione Cassegrain (specchio primario parabolico, specchio secondario iperbolico) operativo dal 1983, gestito dall'Istituto di Radioastronomia, parte dell'INAF (Istituto Nazionale di AstroFisica).

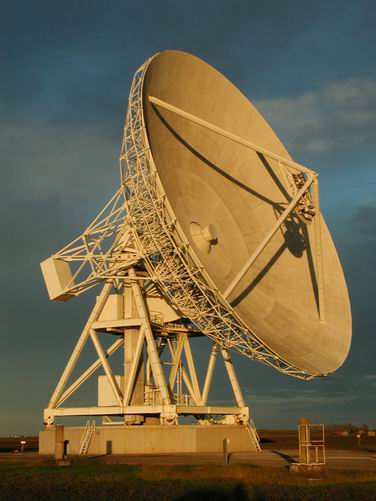

Fig. 1.1 : L'antenna di Medicina
Le caratteristiche principali di questo strumento sono
 |
Frequency agility (possibilità di cambiare rapidamente la frequenza osservativa), tmax ≤ 4 min |
|
Completa automazione e controllo remoto delle configurazioni osservative |
| Posizione | Medicina (BO), Italia |
| Coordinate | Lat. 44°31'15" N - Long. 11°38'49" E - Alt. 25 m s.l.m. |
| Ottica | Cassegrain |
| Frequenze operative | 1.35 ÷ 26.5 GHz |
| Diametro del riflettore parabolico | 32 m |
| Diametro del sub-riflettore iperbolico | 3.2 m |
| Fuochi disponibili |
Primario f/D = 0.32 Cassegrain f/D = 3.04 |
| Escursione in elevazione | 0°÷90° |
| Escursione in azimut | ± 270° |
| Velocità di spostamento (vel. vento < 60 km/h) |
48°/min Azimuth 30°/min Elevazione |
| Accuratezza superficiale complessiva (rms da specifiche) |
0.6 mm* |
| Puntamento (rms da specifiche) | 8 arcsec |
| Risoluzione | 38.7 arcmin/f (GHz) |
| Guadagno | 0.10 ÷ 0.16 K/Jy |
| Primi lobi laterali | circa 20 dB sotto al lobo principale |
| Montatura dei ricevitori |
Fuoco primario : posizionatore mobile con 3 alloggiamenti Fuoco Cassegrain : fissi con 9 alloggiamenti |
Tab. 1.1 : Caratteristiche dell'antenna di Medicina
* Elevazione 60°
Fig. 1.1 : Antenna di Medicina, fianco
