22 GHz |
 |
| |
22 GHz |
|
| Tipo | Criogenico Dual-Feed |
| Canali | 4 |
| Polarizzazione | LHC-RHC |
| Frequenza centrale (GHz) | 22.3 |
| Temp. di rumore (K) | 20÷30 |
| Banda RF utile (GHz) | 18÷26.5 |
| Larghezza filtro RF (MHz) | 2300 |
| Larghezza filtro IF (MHz) | 2000 |
| Banda RF istantanea (GHz) | Sintonizzabile |
| Frequenza OL1 (GHz) | 12-18.5 |
| Frequenza OL2 (GHz) | 5.9 |
| IF 1° conversione (GHz) | USB 5.85÷8.15 |
| IF 2° conversione (GHz) | USB 0.1÷2.1
|
Parametri descrittivi del
ricevitore in banda K
Per far sì che la banda IF di
seconda conversione corrisponda a bande diverse in cielo (RF),
occorre impostare OL1 secondo la formula freq(OL1) = RF -
6
RF è il valore minimo di frequenza desiderato, per il valore
massimo occorre sommare 2 GHz.

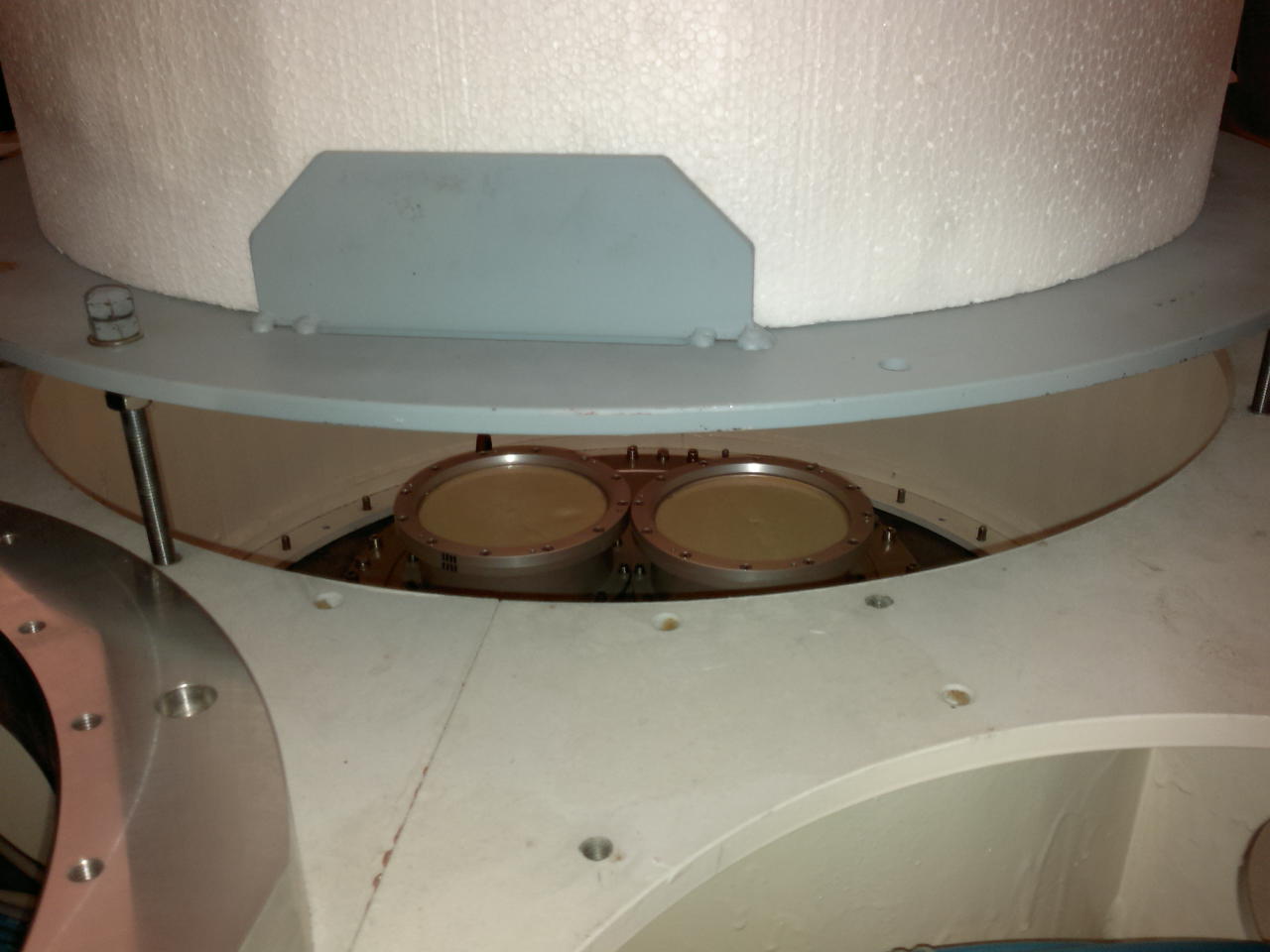

Immagini da sopra (sinistra) e
sotto (destra) del ricevitore dual feed banda K
Schema del ricevitore dual feed
in banda K (fare click sull'immagine per la versione ad alta
risoluzione)
