8.1 Spettrometri
NOTA BENE: questo dispositivo
non è al momento funzionante e non può essere offerto. E'
prevista la messa in opera, entro alcuni mesi, di uno
spettrometro digitale basata su schede ROACH.
Il correlatore ARCOS (ARcetri COrrelation Spectrometer) è uno spettrometro digitale sviluppato dall'Osservatorio di Arcetri, è fisicamente connesso al terminale Mark IV e riceve 2 ingressi da 16 MHz provenienti dai videoconverter del terminale.
La banda totale per cui è previsto il sistema è di 2x20 MHz, tuttavia il Mark IV impone di fatto due bande di 0.125 ÷ 16 MHz (in step di 2n)*
ARCOS è costituito principalmente da :
|
2 schede di correlazione per un totale di 2048 canali. |
| |
2 campionatori A/D (schede sampler a 4 canali, 2 bit, 4 livelli) |

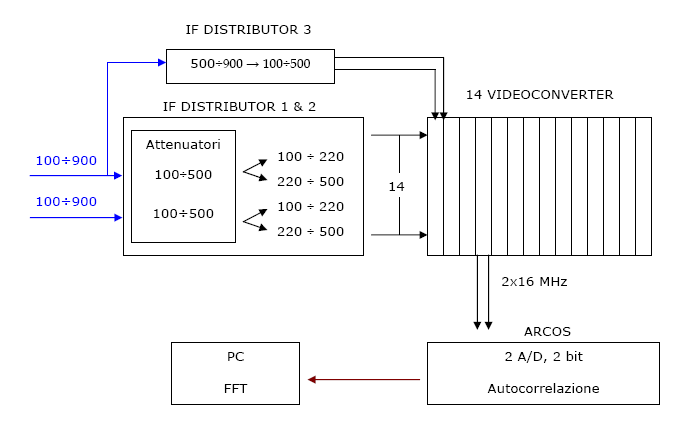

Fig. 8.1 : Schema del correlatore ARCOS, esempio a 22 GHz (bande in MHz)
